TÄYDELLINEN JA HYÖDYLLINEN OPAS KIIPSIMEHIN KÄYTTÖPANEELITYYPPIHIN JA ASENNUSVAIHEET

Mikä on kipsilevyn käyttöpaneeli ja miksi sillä on väliä?

Kipsilevy on irrotettava tai saranoitu ovi, joka asennetaan tasaisesti kipsilevyseinään tai kattoon, ja se tarjoaa huollettavan aukon, josta pääsee putkistojen sulkimiin, sähköliitäntärasioihin, LVI-pelleihin tai rakenneosiin leikkaamatta valmiin kipsilevyn läpi joka kerta. Oikean paneelityypin valinta ja oikea asennus ensimmäisellä kerralla säästää tuntikausia korjaustyötä ja estää kalliita kipsilevyvaurioita jokaisessa tulevassa huoltokäynnissä.

Alan arvioiden mukaan huonosti sijoitettu tai väärän kokoinen pääsypaneeli lisää keskimäärin 2–4 tuntia kunnostustöitä palvelukäyntiä kohden. Tämä opas kattaa kaikki suuret paneelikategoriat, kriittiset mitoitus- ja kehystyssäännöt sekä täydellisen asennuksen esittelyn, jotta urakoitsijat ja tee-se-itse-työntekijät voivat korjata sen kerran.

Kipsilevyjen päätyypit

Projektiisi sopivan paneelityypin ymmärtäminen on tärkein yksittäinen päätös. Väärä valinta johtaa aukkoihin, kolinaan, koodivirheisiin tai paneeleihin, joita ei yksinkertaisesti voi avata ahtaissa tiloissa.

Tavalliset Kipsilevyhelmi-laippapaneelit

Nämä ovat yleisimmät asuinpaneelit. Metalli- tai muovikehys, jossa on kipsilevyhelmi, asetetaan kehystettyyn karkeaan aukkoon, ja itse ovi hyväksyy kipsilevyn upotuksen, joten paneeli sulautuu saumattomasti ympäröivään seinään. Tyypilliset koot vaihtelevat 6 × 6 tuumasta 24 × 24 tuumaan. Ne sopivat parhaiten seiniin ja kattoihin, jotka on maalattu asennuksen jälkeen, jolloin saadaan lähes näkymätön pinta.

Huuhtele käyttöpaneelit (ruuvimeisseli-salpa)

Tasopaneeleissa on kiinteä metalli- tai muoviovi, joka on tarkalleen seinäpinnan tasolla. Neljänneskierrosruuvitaltan salpa pitää oven kiinni. Nämä ovat yleisiä liikerakennuksissa, kodinhoitohuoneissa ja mekaanisissa tiloissa, joissa näkymätön viimeistely on vähemmän tärkeä kuin nopea, työkaluilla saavutettava sisäänkäynti. Tavalliset kaupalliset koot sisältävät 12×12, 14×14 ja 16×16 tuumaa , vaikka mukautettuja kokoja on laajalti saatavilla.

Paloturvalliset käyttöpaneelit

Vaaditaan koodilla aina, kun kulkuaukko lävistää paloturvallisen seinä- tai kattokokoonpanon – esimerkiksi 1 tunnin tai 2 tunnin mittaisen käytävän seinän monitalorakennuksessa tai liikerakennuksessa. Näillä paneeleilla on UL-luokitus (kuten UL 10B tai UL 10C), ja niissä käytetään yleensä 20 gaugea tai raskaampaa teräsrakennetta, jossa on paisuvia tiivisteitä. Luokittelemattoman paneelin käyttäminen paloturvallisessa kokoonpanossa on koodirikkomus, joka voi johtaa tarkastusten epäonnistumiseen ja vastuuseen.

Eristetyt käyttöpaneelit

Käytetään ulkoseinissä, ullakkoluukuissa ja ryömintätilojen katoissa, joissa lämmönsuorituskyvyllä on merkitystä. Ovipaneeliin liimataan eristetty ydin (yleensä jäykkä polyisosyanuraatti tai EPS-vaahto). Laadukkaat eristetyt paneelit saavuttavat R-arvot välillä R-10 ja R-20 , auttaa säilyttämään rakennuksen vaipan eheyden. Etsi paneeleja, joissa on jatkuva tiiviste kehän ympäriltä ilman tunkeutumisen estämiseksi.

Kipsi-Stop (Mud-In) -paneelit

Suunniteltu vanerikipsi- tai kuoripinnoitteille teipatun kipsilevyn sijaan. Rungossa on leveämpi palautusjalka, joka toimii kipsitasoitteena. Rappauksen jälkeen vain hieno hiusraja paljastaa paneelin kehän. Nämä ovat oikea valinta historiallisiin saneerausprojekteihin, joissa käytetään märkärappausjärjestelmiä.

Irrotettavat paneelijärjestelmät

Joissakin sovelluksissa – erityisesti laskettavien kattojen yläpuolella tai mekaanisissa kehyksissä – täysin irrotettava paneeli ilman saranoita on parempi. Nämä paneelit kiinnitetään tai kitka-sovitetaan runkoon ja ne voidaan nostaa kokonaan ulos, jolloin aukon läpi voidaan kuljettaa suuria laitteita tai putkia. Ne ovat yleisiä teollisuus- ja ravintolarakentamisessa.

Pääsypaneelien lukitus

Julkisten tilojen paneeleissa, joissa on sähköpaneeleja, kaasusulkuja tai herkkiä säätimiä, oveen on integroitu avainlukkosylinteri tai riippulukkohappi. Useimmat rakennusmääräykset edellyttävät lukituspaneeleja yleisön käytettävissä oleviin sähkökoteloihin. Sylinterilukitusvaihtoehdot sisältävät vakioavaimen tai Best/Falconin vaihdettavat ytimet master-avainjärjestelmille.

Käyttöpaneelin koko- ja kehysvaatimukset

Oikea karkea aukon koko ja kiinteä kehystys eivät ole neuvoteltavissa. Paneeli, joka istuu alamittaiseen tai neliön ulkopuoliseen kehykseen, ei koskaan sulkeudu tasaisesti tai tiivistyy kunnolla.

Oikean paneelin koon määrittäminen

Pääsyaukon on oltava riittävän suuri, jotta henkilön käsivarsi – tai mieluiten ylävartalo – ulottuu syvimpään huollettavaan osaan. Käytännön sääntönä:

• Venttiili- tai sulkupääsy (yksi venttiili): Vähintään 12×12 tuumaa
• Pääsy sähköliitäntärasiaan: Vähintään 14 × 14 tuumaa per NEC 314,29
• Putkiston puhdistus tai ansaan pääsy: Vähintään 18×18 tuumaa
• Koko kehon sisääntulo (ryömintätilan luukku): Vähintään 22×30 tuumaa IRC R408.4:n mukaan

Tarkista aina paikallisten koodien muutokset, koska jotkut lainkäyttöalueet edellyttävät suurempia vähimmäismittoja.

Karkean aukon kehystys

Karkea aukko on kehystettävä kaksinkertaisilla päillä ja kynnyslevyillä, jos se putoaa kahden nastan väliin, tai vajoavilla nastoilla ja tukkeilla, jos se katkaisee yhden nastapaikan. Karkean aukon tulee olla ¼ tuumaa - ½ tuumaa suurempi kuin paneelin ilmoitettu karkea aukkomitta molemmilla puolilla, jotta tasoa ja luotia voidaan säätää. Käytä vaakasuoraa ja neliötä jokaisessa kehyselementissä – paneelirunko, joka on asennettu jopa 1/8 tuumaa irti luotauksesta, tarttuu sulkeutuessa.

Nastan ja palkkien väliset huomiot

Vakio 16 tuuman keskikehykseen mahtuu jopa 14 tuumaa leveät paneelit ilman lisäkehystystä. 24 tuuman keskikehyksessä jopa 22 tuumaa leveät paneelit mahtuvat yhteen paikkaan. Yksittäistä lokeroa leveämpi paneeli vaatii kaksinkertaiset kehyselementit kummaltakin puolelta säilyttää seinän rakenteellinen eheys.

Asennukseen tarvittavat työkalut ja materiaalit

Kaiken kerääminen ennen aloittamista estää keskeneräiset matkat rautakauppaan ja pitää työn sujuvana.

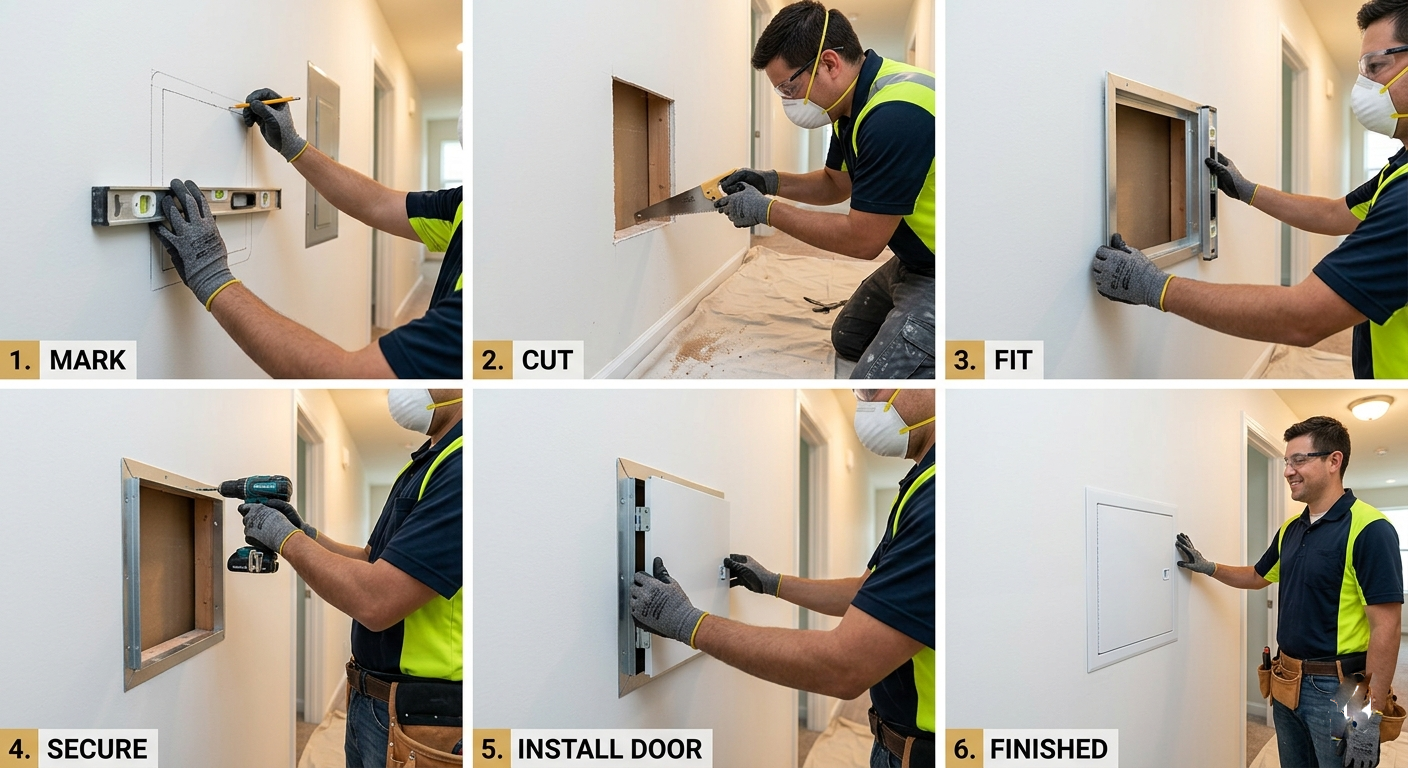

Vaiheittainen kipsilevyn käyttöpaneelin asennus

Noudata näitä vaiheita peräkkäin. Eteenpäin hyppiminen – varsinkin asettelun ja kehystyksen osalta – on suurin syy paneelien väärin kohdistukseen ja takaisinsoittoihin.

Vaihe 1: Etsi Apuohjelmat ja merkitse aukko

Käytä nastaetsintä ja kosketuksetonta jännitetesteriä varmistaaksesi, että jännitteisiä johtoja, putkia tai kanavia ei kulje suunnitellun leikkausalueen läpi. Merkitse kohdekomponentin keskikohta ja aseta sitten karkeat aukon mitat lyijykynällä ja kehystysneliolla. Tarkista mitat kaksi kertaa ennen leikkaamista. Jännitteisiin johtoihin tai kuparisyöttölinjoihin leikkaaminen on vaarallista ja kallista.

Vaihe 2: Kehystä aukko

Jos aukko putoaa olemassa olevaan nastapaikkaan, leikkaa ensin kyseisestä paikasta kipsilevy (vaihdat sen paneelilla). Asenna vaakasuora esto – tyypillisesti 2 × 4 puutavaraa – aiotun aukon ylä- ja alaosaan, naulataan tai ruuvataan viereisten tappien väliin. Jos paneeli ulottuu useammalle kuin yhdelle nastapaikalle, lisää king-tasta ja trimmeritappi kummallekin puolelle ja asenna kaksinkertaiset kannattimet ylä- ja alaosaan. Kaikkien kehysosien on oltava samassa tasossa olemassa olevien nastojen pinnan kanssa joten paneelin runko on tasainen.

Vaihe 3: Leikkaa kipsilevy

Viivytä kipsilevy asetteluviivoja pitkin apuveitsellä ja leikkaa sitten läpi pistosahalla tai värähtelevällä työkalulla. Pidä terä tiukasti kehystä vasten puhtaan, tuetun reunan saamiseksi. Poista leikattu pala. Jos kipsilevyn reuna aukon sivuilla ei ole tuettu (ei nasta sen takana), lisää 2×4 tukilohko, jotta paneelin runkoon on kiinnitettävää.

Vaihe 4: Aseta paneelikehys

Työnnä paneelin runko aukkoon. Helmilaippapaneeleissa laippa peittää kipsilevyn pinnan ¾ tuumaa kaikilta puolilta. Tarkista kehyksen vaaka ja kaltevuus – säädä välilevyjä tarvittaessa. Kiinnitä runko valmiiksi porattujen reikien kautta kehykseen mukana toimitetuilla ruuveilla tai 1-5/8 tuuman kipsilevyruuvit enintään 8 tuuman välein . Älä kiristä liikaa muovikehysten ruuveja, koska se vääntää karmia ja estää oven sulkeutumisen tasaisesti.

Vaihe 5: Teippaus ja viimeistely (helmi-laippapaneelit)

Levitä ohut kerros yleiskäyttöistä saumamassaa helmen laipan päälle upottamalla verkkoteippiä jokaiseen kulmaan. Höyhennä seos 6–8 tuumaa laipan reunan yli näkymättömän siirtymän aikaansaamiseksi. Levitä toinen kerros ensimmäisen kuivumisen jälkeen (yleensä 24 tuntia). Hio kevyesti 120-karkeudella ennen pohjustusta. Kolme ohutta kerrosta tuottaa aina tasaisemman tuloksen kuin yksi paksu kerros.

Vaihe 6: Pohjusta, maalaa ja asenna oven sisäosa

Pohjusta valmis kipsilevy ja laippa-alue PVA-kipsilevypohjamaalilla ennen maalausta. Paneeleissa, joissa on kipsilevysisäosa, leikkaa ½ tuuman kipsilevystä pala oven karmin syvennykseen, kiinnitä se mukana toimitetuilla pidikkeillä tai liimalla ja viimeistele sisäkkeen etupuoli seinää vasten. Ripusta ovi saranoihinsa tai aseta se karmiinsa ja testaa, että salpa toimii sujuvasti. Oven pinnan tulee olla 1/16 tuuman päässä ympäröivästä seinäpinnasta — Lisää aukkoja näkyy ja se tarkoittaa kehystys- tai asennusvirhettä.

Paloturvaluokan paneelin asennus: koodin lisävaatimukset

Paloluokiteltujen huoltopaneelien asentaminen edellyttää lisävaiheita normaaliasennuksen lisäksi. Jos UL-asennusohjeita ei noudateta tarkasti, koko seinäkokoonpanon luettelo ja paloluokitus mitätöityvät.

• Käytä vain UL-tuotteen asennusohjeissa määritettyä kiinnitystyyppiä ja -määrää – vaihtaminen ei ole sallittua.
• Levitä paisuvaa tiivistettä tai paloluokiteltua tiivistettä koko rungon kehälle, kun se koskettaa kipsilevyä listausohjeiden mukaisesti.
• Älä leikkaa paneelin ovea tai kehystä – kaikki kentän muutokset mitätöivät listan.
• Merkitse paneeliin UL-luettelonumero ja palonkestävyysluokitus, jos paikallinen koodi sitä edellyttää.
• Dokumentoi paneelin asennus (malli, UL-numero, sijainti) rakennuksen palonkestävyystietueelle.

Useimmat lainkäyttöalueet noudattavat IBC:n pykälää 716 palosuojattujen kulkupaneelien osalta. Varmista aina toimivaltaiselta viranomaiselta (AHJ), ennen kuin asennat nimelliskokoonpanoon.

Yleisimmät asennusvirheet ja niiden välttäminen

Valinta metalli- ja muovipaneelikehysten välillä

Molemmat materiaalit toimivat hyvin oikeassa sovelluksessa. Päätös perustuu kuorman, ympäristön ja viimeistelyn laatuvaatimuksiin.

Teräs- ja galvanoidut metallikehykset

Teräsrungot ovat ammattistandardi kaupallisiin, paloturvallisiin ja suuren liikenteen sovelluksiin. 16-koon kylmävalssattu teräs kestää satunnaiset iskut ilman taipumista. Galvanoidut tai jauhemaalatut pinnat kestävät korroosiota kosteissa ympäristöissä, kuten suihkuseinien takana tai mekaanisissa tiloissa. Metallikehykset hyväksyvät myös kipsilevyankkurit luotettavammin, jos kehystysvirhe vaatii kiinnityspisteen.

Muoviset (ABS) kehykset

ABS-muovipaneelit ovat kevyempiä, halvempia eivätkä ruostu – joten ne sopivat korkean kosteuden omaavaan asuinkäyttöön, kuten kylpyhuoneisiin ja pesutupatiloihin. Ne eivät sovellu paloturvallisille kokoonpanoille tai kattoille, jotka ovat suurempia kuin 12 × 12 tuumaa alhaisemman rakenteellisen jäykkyyden vuoksi. Muovikehykset on helpompi asentaa yhdelle henkilölle, koska ne painavat huomattavasti vähemmän kuin vastaavat teräspaneelit.

Kattopaneelin tiedot

Kattoasennukset noudattavat samoja perusvaiheita kuin seinäpaneelit, mutta tuovat mukanaan ainutlaatuisia haasteita: painovoima toimii sinua vastaan ja paneelin on kestettävä oma painonsa luotettavasti vuosikymmenten ajan.

• Käytä aina saranan pysäytysmekanismia kattopaneeleille, jotta ovi ei putoa auki yli 90 astetta ja rasita saranaa.
• Käytä kattoon yli 16 × 16 tuuman kokoisille paneeleille kattokäyttöön tarkoitettua teräsrunkoa – muovikehykset eivät ole sopivia.
• Asenna jatkuva akustinen tiiviste paneelin rungon ja kattokipsilevyn väliin äänieristetyissä kokoonpanoissa oleville paneeleille.
• Käytä kahta henkilöä yli 14 × 14 tuuman paneeleissa – toista pitämään, toista kiinnittämiseen.
• Ullakkoluukkuja varten IRC vaatii vähintään R-30 eristysarvo luukun yläpuolella ilmastovyöhykkeillä 3 ja sitä korkeammilla.

Huolto ja pitkäaikaishoito

Oikein asennettu kipsilevyn huoltopaneeli vaatii vain vähän huoltoa, mutta nopea vuositarkastus estää pienistä ongelmista muodostumasta kalliiksi ongelmiksi.

• Tarkasta saranatapit ja salpamekanismit vuosittain; laita tippa koneöljyä, jos saranat tuntuvat jäykiltä.
• Tarkista eristettyjen ja paloturvallisten paneelien kehätiiviste halkeamien tai puristushäviön varalta; vaihda paisuvat tai vaahtomuovitiivisteet 10 vuoden välein tai kun ne ovat selvästi huonontuneet.
• Maalaa oven pinta uudelleen ympäröivällä seinävärillä jokaisen huoneen uudelleenmaalauksen jälkeen säilyttääksesi tasaisen ulkonäön.
• Älä koskaan maalaa paneelia kiinni. Jos ovi on vahingossa maalattu karmiin, käytä veistä maaliviivan uurtamiseen ennen salvan pakottamista.
• Varmista paneelin takana olevien putki- tai sähkötöiden jälkeen, että ovi sulkeutuu edelleen tasaisesti ja salpa lukkiutuu puhtaasti, ennen kuin kutsut työn valmiiksi.

Pikaopas: Paneelityypin valinta sovelluksen mukaan
