Kipsilevypaneelit: tyypit, koot, asennus ja yleiset virheet

Kipsilevyn käyttöpaneelit ovat uppoasennettavia ovia, jotka asennetaan kipsilevyseiniin tai -kattoihin, jotta voidaan piilottaa huoltopääsy putkiventtiileihin, sähköliitäntärasioihin ja LVI-säätimiin. Väärän paneelin määrittäminen alustalle tai ympäristölle on yleisin yksittäinen syy kaupallisten varusteiden uudistamiseen — kosteassa kylpyhuoneessa turpoava inlay, ylisuuressa karkeassa aukossa vääntyvä runko tai vakiopaneelin lävitsemän paloturvallinen kokoonpano ovat kaikki teknisiä virheitä, joiden korjaaminen vaatii täyden rungon poiston. Tämä opas käsittelee valinnan, asennuksen ja viimeistelyn kipsilevyn käyttöpaneelit oikein ensimmäistä kertaa.

Mitä ovat Kipsilevyn käyttöpaneelit ja missä niitä käytetään?

A kipsilevyn käyttöpaneeli - kutsutaan myös a kipsilevyn ovi tai tarkastusluukku — on esivalmistettu runko-ovikokoonpano, joka on suunniteltu istumaan tasaisesti valmiin kipsilevypinnan sisällä. Oven pinnassa on kipsi-, PVC- tai sementtilevy, joka sopii ympäröivään seinään, joten paneeli voidaan maalata asennuksen jälkeen näkymättömäksi.

Liikerakentamisessa rakennusmääräykset edellyttävät useimmilla markkinoilla liityntäpisteitä aina, kun palveluinfrastruktuuri on piilotettu valmiiden pintojen taakse. Asuin- ja majoitusprojekteissa ne näkyvät kylpyhuoneen seinissä suihkuventtiilien takana, alakattojen yläpuolella ja keittiön seinissä eristysventtiilien takana. Haasteena ei ole sellaisen asentaminen – se on oikean paneelityypin valitseminen tietylle pinnalle ja ympäristölle ennen kipsilevyn valmistumista.

Kipsilevyjen käyttöpaneelien tyypit : Valinta ympäristön, ei vain koon mukaan

Hyödyllisin tapa valita kipsilevyn käyttöpaneelityypit johtuu asennusympäristöstä ja viimeistelyvaatimuksista – ei pelkästään koosta. Upotemateriaali ja rungon rakenne määräävät, toimiiko paneeli vuosien käytössä vai epäonnistuuko se kuukausien kuluessa.

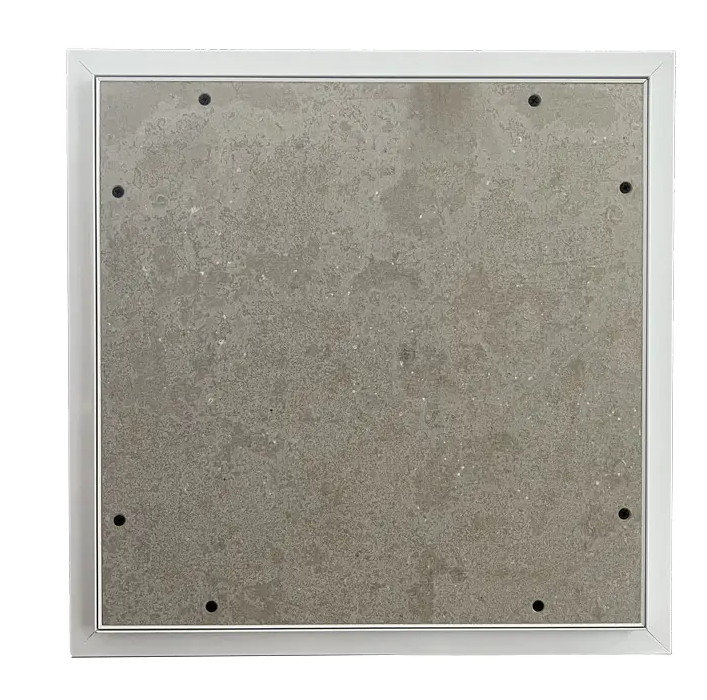

Vakiokipsilevy - kuivat sisäsovellukset

Yleisimmin määritelty tyyppi liiketoimistoihin, hotellien käytäviin ja asuinseiniin kuivissa ympäristöissä. Kipsilevy on liimattu oven pintaan ja maalattu yhdessä ympäröivän seinän kanssa – ei näkyvissä olevaa kehystä, ei laitteistoa pinnassa ja 1–2 mm:n etäisyys oven ja karmin välillä on ainoa merkki paneelin olemassaolosta. Piilotettu pikalukko tai nokka-avainlukko pitää oven suljettuna ilman näkyvää salpamekanismia. Saatavana 9 mm, 12 mm, 12,5 mm ja 15 mm paksuuksina standardikipsilevyprofiilien mukaan.

Kosteudenkestävä Inlay-paneeli - kylpyhuoneet ja kosteat tilat

Tavallinen kipsilevy turpoaa, halkeilee ja irtoaa oven pinnasta kuukausien kuluessa asennuksesta kosteaan ympäristöön. Kylpyhuoneet, kaupalliset keittiöt, pesuhuoneet ja kaikki kosteiden alueiden vieressä olevat seinät vaativat kosteutta kestävän kipsilevyn - samat vaatimukset kuin ympäröivälle kipsilevylle. Alumiinirunko on luonnostaan ​​korroosionkestävä; laitteiston tulee olla ruostumatonta terästä saranoiden jäykistymisen estämiseksi jatkuvassa kosteudessa. Shunshin alumiinirunkoiset paneelit, joissa on kosteudenkestävä upote, kuten SA-AP337 , käytä laattaliimajärjestelmien kanssa yhteensopivaa sementtilevyä laatoitettuun märkäseinään.

PVC-umpipaneeli – korkean kosteuden, maalaamattomat ympäristöt

Siellä, missä ympäröivää seinäpintaa ei maalata – kaakeloidut tai tiivistetyt seinät kaupallisissa keittiöissä, allashuoneissa tai ravintoloissa – PVC-levy on oikea määritys. Tehdasviimeistelty PVC-pinta ei vaadi maalausta asennuksen jälkeen, mikä säästää viimeistelyaikaa projekteissa, joissa maaliaikataulut puristetaan. PVC-upotetut paneelit eivät sovellu paloturvallisille kokoonpanoille.

Helmikehyspaneeli – rapatut tai kuoritut seinät

Kun seinän viimeistely on kipsiä tai pintakerrospinnoitetta maalatun kipsilevyn sijaan, helmillä tai rei'itetty kehyspaneeli mahdollistaa kipsien kiinnittymisen rungon laippaan sen sijaan, että se istuisi sen päällä. Tuloksena on täysin piilotettu karmi rappauksen jälkeen – vain ovilehti näkyy. Tämä on perusspesifikaatio vanhojen kunnostettavien liikerakennusten kulkupaneeleille, joissa ympäröivä pinta on kipsiä ja tavallinen litteä laippapaneeli luo näkyvän askelman rungon reunaan.

Palonkestävä kipsilevypaneeli – nimelliset seinä- ja kattokokoonpanot

Missä a kipsilevyn ovi tunkeutuu palosuojatun seinä- tai kattokokoonpanon läpi, paneelilla on oltava vastaava paloluokitus, joka on testattu ja sertifioitu tietyn kokoonpanorakenteen mukaan. Yleiset arviot ovat 30, 60, 90 ja 120 minuuttia. Vakiopaneelin asentaminen nimelliseen kokoonpanoon on koodirikkomus, joka merkitään tarkastuksessa – ja sen korjaaminen seinän valmistumisen jälkeen tarkoittaa koko rungon poistamista ja vaihtamista. Varmista paloluokitusvaatimukset projektiinsinööriltä ennen tilaamista.

Turvapaneeli — Avaimella rajoitettu pääsy julkisilla alueilla

Hotelleissa, sairaaloissa, kouluissa ja kaupallisissa toimistoissa, joissa paneeli on asennettu julkiselle alueelle, avaimella varustettu nokkalukko rajoittaa pääsyn vain valtuutetuille henkilöille. Tavallinen työntösalpa tai ruuvimeisseli-urapaneeli julkisella käytävällä ei tarjoa mielekästä suojaa luvattomalta avaamiselta. Teräsrunkoiset paneelit, joissa on nokka-avainlukot - kuten SS-AP210 — tarjoavat oikean yhdistelmän maalattavaa tasopinnoitetta ja avaimella rajoitettua pääsyä näihin ympäristöihin. Katso lisätietoja lukitusmekanismeista ja niiden soveltuvuudesta teräksinen käyttöpaneeli näppäinlukon ohjaimella .

Kipsilevyn käyttöpaneelien koot: Kuinka valita ennen leikkaamista

Kipsilevyn käyttöpaneeli sovelluksia on saatavana vakiokokoisina 150 × 150 mm - 600 × 600 mm. Oikean koon määrää paneelin takana oleva huoltotehtävä – ei käytettävissä oleva seinätila. Paneelin on oltava riittävän suuri, jotta käsi ja työkalu voivat käyttää sen takana olevaa komponenttia, ei vain tarpeeksi suuri nähdäkseen sen.

300 × 300 mm on eniten tilattu koko kaupallisissa kipsilevysovelluksissa. Monikerroksisissa projekteissa yhden koon standardointi aina, kun ylläpitotehtävä sen sallii, vähentää yksikkökustannuksia, yksinkertaistaa lähetyspakettia ja antaa tiimeille yhden korvaavan SKU:n varastossa. Yksityiskohtainen erittely koon valintalogiikasta eri sovelluksissa on kohdassa käyttöpaneelin kokoopas .

Kipsilevyn käyttöpaneelin asennus : Vaiheet, jotka määrittävät tuloksen

oikein kipsilevyn käyttöpaneeli installation kestää 30–60 minuuttia mekaanisiin vaiheisiin. Viimeistelyprosessi lisää puoli päivää, kun kuivausaika lasketaan mukaan. Kolme asennuksen aikana tehtyä päätöstä määrittää, onko tulos näkymätön vai selvästi epätasainen.

1. Paikanna kehys ennen aukon merkitsemistä. Käytä nastaetsintä nastan asemien vahvistamiseen ennen kuin päätät paneelin sijoittamisen. Karkean aukon tulee jäädä tappien väliin. Jos huoltopiste putoaa suoraan nastan taakse, paneelia on asetettava hieman uudelleen - älä koskaan leikkaa rakenneosan läpi. Jos aukko putoaa palkkien tai nastojen väliin ilman kehystystä sivuilla, asenna nasttojen väliin nokkalaudat ennen leikkaamista, jotta runkoon saadaan kiinteät ankkuripisteet.
2. Leikkaa rungon sisämittaan. Kipsilevyn karkea aukko vastaa sisempää rungon aukkoa - ei paneelin nimellistä kokoa. Kehyksen laippa menee leikatun reunan päälle 20–25 mm molemmin puolin. Leikkaus paneelin nimelliskokoon aiheuttaa liian suuren reiän, jotta laippa peittyy puhtaasti. Tarkista aina tarvittava karkea aukkomitta tuotetietolehdestä tietylle asennettavalle paneelille.
3. Kiinnitä kehys ruuveilla, ei liimalla. Kaupalliset kipsilevypaneelit kiinnitetään kipsilevyruuveilla rungon laippaan valmiiksi porattujen reikien kautta ympäröivään kehykseen - ei liimaa. Liimaus ei riitä paneelille, joka avataan ja suljetaan toistuvasti huoltokuormituksessa. Älä kiristä ruuveja liikaa: alumiini- ja kevytteräskehykset vääntyvät liiallisessa ruuvipuristuksessa, jolloin ovi juuttuu kiinni.
4. Testaa oven kohdistus ennen viimeistelyä. Kun runko on kiinnitetty, sulje ovi ja tarkista tasauslinjaus kaikilta neljältä sivulta ennen saumamassan levittämistä. Tämä on viimeinen kohta, jossa kehyksen asentoa voidaan säätää. Säädettävällä saranalla varustetuissa paneeleissa aseta kohdistus nyt – kohdistusvirheiden korjaaminen viimeistelyn jälkeen vaatii täyden rungon poistamisen.
5. Levitä saumamassaa kahdella ohuella kerroksella. Höyhennä jokainen kerros 100–150 mm rungon laipan yli. Yksi paksu kerros muodostaa näkyvän harjanteen höyhenen reunaan. Hio kerrosten välissä, pohjamaalaa ja maalaa sitten sisäkuvio yhdessä ympäröivän seinän kanssa. Peitä oven ja karmin välinen rako ja salpapinta ennen maalausta estääksesi maalia sulkemasta ovea tai pääsemästä salpamekanismiin.

Kattoasennuksissa on erittäin suositeltavaa, että toinen henkilö tukee paneelia kehyksen asettamisen aikana kaikille 300 × 300 mm:n ja sitä suuremmille paneeleille. Varmista yläpuolelle asennetuissa paneeleissa, jotka ovat suurempia kuin 400 × 400 mm, tarvitaanko turvakoukku tai kiinnityskaapeli, jotta ovi ei putoa kokonaan auki, kun siihen päästään käsiksi alhaalta.

Yleisimmät määrittelyvirheet ja niiden välttäminen

• Normaali upote kostealla alueella. Aiheuttaa upotteen turpoamisen, delaminoitumisen ja oven kiinnittymisen kuukausissa. Määritä kosteudenkestävä tai sementtilevypohja mihin tahansa kylpyhuoneeseen, keittiöön tai kosteaan ympäristöön tilausvaiheesta lähtien – ei paikan päällä.
• Upotteen paksuus ei täsmää. 12 mm upote 15 mm kipsilevyseinään istuu näkyvästi upotettuna. Tarkista seinälevyn paksuus paikan päällä ennen tilaamista. Oven pinnan upotteen on vastattava tarkasti ympäröivän levyn paksuutta, jotta saadaan tasainen tulos maalauksen jälkeen.
• Vakiopaneeli paloturvallisessa kokoonpanossa. Koodirikkomus, joka merkitään tarkastuksessa. Tarkista paloluokitusvaatimukset ennen tilaamista – ei sen jälkeen, kun paneeli on asennettu ja ensimmäinen tarkastus epäonnistuu.
• Leikkaus nimelliskokoon rungon sisämitan sijaan. Muodostaa karkean aukon, joka on liian suuri laipan peittämiseen. Tarkista aina vaadittu karkea aukkomitta tuoteselosteesta.
• Oven ja karmin välisen raon päälle maalaus. Sulkee oven. Peitä rako ennen maalausta ja poista maalarinteippi ennen kuin maali kuivuu.

Usein kysytyt kysymykset

Mitä eroa on kipsilevyn käyttöpaneelin ja tavallisen käyttöpaneelin välillä?

A kipsilevyn käyttöpaneeli on erityisesti suunniteltu asennettavaksi kipsilevypinnoille – ovessa on kipsi-, PVC- tai sementtilevypinnoite, joka voidaan maalata tai laatoittaa ympäröivän pinnan mukaan. Vakiokäyttöpaneelissa voidaan käyttää tavallista metallista oven pintaa, joka jää näkyviin asennuksen jälkeen. Erotus on tärkeä viimeistelyherkissä ympäristöissä, joissa paneelin on oltava näkymätön valmistumisen jälkeen.

Voidaanko kattoon asentaa kipsilevypaneelit?

Kyllä. Kipsilevyn käyttöpaneelit asennetaan sekä seiniin että kattoon. Kattoasennuksissa rungon on ankkuroitava kiinteään kehykseen – joko suoraan palkkeihin tai niiden väliin asennettuihin nokkalaudoihin. Varmista 300 × 300 mm ja sitä suuremmissa paneeleissa, jotka on asennettu yläpuolelle, onko turvakoukku tai kiinnityskaapeli määritetty estämään oven putoaminen kokonaan auki, kun siihen päästään käsiksi alhaalta. Toista asentajaa paneelin tukemiseksi rungon asennuksen aikana suositellaan kaikille kattoasennuksille, jotka ovat yli 300 × 300 mm.

Kuinka valitsen teräksisen tai alumiinisen kipsilevyn käyttöpaneelin välillä?

Teräspaneelit ovat oikea määritys paloturvallisille kokoonpanoille ja suuria liikennettä vaativille sovelluksille, jotka vaativat rungon maksimaalista jäykkyyttä. Alumiinipaneelit ovat kevyempiä, luonnostaan ​​korroosionkestäviä ja suositeltavin valinta kattoasennuksiin, kylpyhuoneen seiniin ja rannikko- tai kosteisiin ympäristöihin, joissa teräs vaatisi lisäpinnan suojausta. Useimmissa sisäseinä- ja kattosovelluksissa kaupallisessa rakentamisessa alumiini on käytännöllisempi määritys. Katso koko alumiininen käyttöpaneelin valintaopas yksityiskohtaista vertailua sovellusskenaarioiden mukaan.

Mikä salpatyyppi minun tulisi määrittää julkisen alueen kipsilevylle?

Avaimella varustettu nokkalukko on oikea erittely jokaiselle kipsilevyn ovi asennettuna julkiseen käytävälle, hotellin vierashuoneeseen, sairaalan osastolle tai koulun käytävälle. Työntö-avaa napsautussalpa tai ruuvimeisselin aukon salpa ei rajoita pääsyä ja sopii vain huoltoon tarkoitetuilla alueilla, joilla kaikilla rakennuksen asukkailla on oikeus avata paneeli. Salvan tyyppi tulee vahvistaa määrittelyvaiheessa – vaihtaminen pikalukosta nokkalukkoon tilauksen jälkeen vaatii uuden paneelin, ei laitteiston vaihtoa.

Kuinka kauan kipsilevyn käyttöpaneelin asennus kestää?

Mekaaninen asennus – rungon merkintä, leikkaus, asennus ja kiinnitys – kestää tavallisella seinäpaneelilla 30–60 minuuttia. Viimeistelyprosessi (kaksi kerrosta saumamassaa, kuivaus, hionta, pohjamaalaus ja maalaus) lisää puoli päivää, kun kuivumisaika huomioidaan. Kattoasennukset, joissa on nokka, lisäävät 30–45 minuuttia rakenteen valmisteluvaiheeseen. Märkäalueen asennukset, joissa on kaakeloitu ovipinta, vaativat 24–48 tuntia laatoituksen jälkeen, jotta liima ja laasti kovettuvat ennen kuin ovi on täysin toimiva.
