Fire Rated Access Panel: Vaatimukset, standardit ja määrittelyopas

Paloturvalliset kulkupaneelit ovat pakollisia eritelmiä aina, kun paneeli lävistää palonkestävyyden omaavan seinä- tai kattokokoonpanon. Vakiopaneelin asentaminen nimelliseen kokoonpanoon ei ole harmaa alue — se on koodirikkomus joka merkitään tarkastuksessa ja vaatii täydellisen kehyksen poistamisen korjaamiseksi, kun ympäröivä viimeistely on levitetty. Tämän väärin tekemisen hinta ei ole paneeli; se on uusintatyö, tarkastusviive ja aikataulun vaikutus jokaiseen seuraavaan kauppaan. Tämä opas kattaa, mitä paloluokitukset käytännössä tarkoittavat, mitä standardeja markkinoilla sovelletaan, kuinka oikea paneeli määritetään kokoonpanoa varten ja vuoden 2026 täytäntöönpanomuutokset, jotka tekevät varhaisesta määrittelystä tärkeämpää kuin koskaan.

Mikä a Paloluokitus käyttöpaneelissa tarkoittaa itse asiassa

Paloluokitus ei ole aineellinen ominaisuus – se on a järjestelmän sertifiointi . Kun seinä- tai kattokokoonpanolle on määritetty 60 minuutin tai 120 minuutin palonkestävyysluokitus, tämä luokitus koskee tiettyä kehystyksen, alustan ja viimeistelyn yhdistelmää, joka testattiin yhdessä. Jokaisen kokoonpanon läpiviennin – mukaan lukien huoltopaneelin – on säilytettävä sama nimellissuorituskyky. Pelkästään teräksestä valmistettu paneeli ei ole automaattisesti paloturvallinen; sen on oltava testattu ja sertifioitu osana täydellistä kokoonpanoa määritetyn keston aikana.

Paloluokitus ilmaistaan ​​minuutteina tai tunteina: 30, 60, 90 ja 120 minuuttia ovat yleisimmät kaupalliset kestot. Luokitus osoittaa, kuinka kauan kokoonpano säilyttää suojan palon leviämistä vastaan ​​standardoiduissa testiolosuhteissa. A paloturvallinen käyttöpaneeli siinä on oma tarra – UL:lta, Warnock Herseyltä tai vastaavalta kolmannelta osapuolelta –, joka vahvistaa keston ja kokoonpanotyypit, joihin se on sertifioitu.

Kaksi elementtiä paneelissa ovat olennaisia sen nimellissuorituskyvyn kannalta, ja ne on vahvistettava määrittelyssä:

• Paisuva tiiviste: Lämpöaktivoitu materiaali, joka on kiinnitetty karmiin tai oven reunaan, joka laajenee joutuessaan alttiiksi tulelle ja tiivistää oven ja karmin välisen raon estääkseen liekin ja kuumien kaasujen pääsyn läpi.
• Itsesulkeutuva mekanismi: Rakennusmääräykset useimmilla markkinoilla edellyttävät, että palo-ovet sulkeutuvat automaattisesti ilman manuaalista puuttumista, joten paneelia ei jätetä auki ja suojaamatta tulipalon sattuessa. Vakiojousisarana tai automaattinen suljin on vakioratkaisu.

Paneeli, jolta puuttuu jompikumpi näistä – tai jolla on alhaisempi luokitus kuin kokoonpano, johon se läpäisee – ei täytä koodivaatimusta riippumatta siitä, miten se toimii muilta osin.

Missä Paloluokituspaneelit Vaaditaan

Liipaisin a paloturvallinen käyttöpaneeli on aina kokoonpano – ei rakennuksen tyyppi, ei paneelin koko eikä pääsyn tiheys. Jos seinällä tai katolla, johon paneeli on asennettu, on palonkestävyysluokitus, paneelin on vastattava tai ylitettävä tämä luokitus. Seuraavat paikat liikerakennuksissa vaativat jatkuvasti mitoitettuja paneeleja:

• Palokelpoiset käytävän seinät sairaaloissa, hotelleissa, kouluissa ja kaupallisissa toimistoissa, joissa seinä erottaa varatun kerroksen poistumisväylästä
• Kuilun seinät mekaaniset, sähköiset ja putkistolliset nousuputket, jotka kulkevat pystysuorassa kerrosten välillä – nämä ovat yksi IBC:n tiukimmin säädellyistä kokoonpanoista, koska suojaamaton kuilun aukko mahdollistaa tulipalon ohituksen lattiasta lattiaan.
• Nimelliset kattokokoonpanot monikerroksisessa liikerakentamisessa, jossa katto muodostaa osan lattia-katon paloerotusta
• Paloesteet ja paloseinät rakennuksen lattialevyssä, joka erottaa tilat tai käyttötarkoitukset, jotka edellyttävät lokerointia sovellettavan rakennusmääräyksen mukaan
• Savun esteet terveydenhuoltolaitoksissa, joissa NFPA 101 Life Safety Code vaatii erilliset savuosastot ja kaikki läpiviennit on suojattava

Kussakin tapauksessa paneelin vaadittu arvo määräytyy kokoonpanon, ei nyrkkisäännön mukaan. Käytävän seinä, jonka luokitus on 60 minuuttia, vaatii 60 minuutin paneelin; 2 tunnin kuilun seinä vaatii 2 tunnin nimellispaneelin. Hyväksyttävää vähimmäisvajetta ei ole.

Paloluokitusstandardit markkinoiden mukaan

Testistandardi ja sertifiointielin, joka validoi a paloturvallinen ovi vaihtelee maittain ja alueittain. Kansainvälisille hankintatiimeille oikean sertifioinnin määrittäminen projektin lainkäyttöalueelle on yhtä tärkeää kuin oikean luokituksen keston määrittäminen.

Lähi-idän ja Kaakkois-Aasian hankkeissa, joissa voidaan viitata useisiin standardikehyksiin samanaikaisesti, varmista aina sovellettava standardi AHJ-viranomaiselta ennen tilaamista. Pohjois-Amerikan markkinoille UL 10B -sertifioitu paneeli ei ole automaattisesti hyväksyttävä Gulf-projektissa, joka viittaa BS 476:een, vaikka nimellinen kesto olisi sama.

2026 Code Enforcement: Miksi määrittelyn ajoituksella on nyt enemmän merkitystä

Vuonna 2026 IBC-käyttöpaneelien vaatimuksia selkeytetään ja niitä valvotaan entistä yhtenäisemmin. Pääurakoitsijoiden ja mekaanisten alihankkijoiden osalta tämä tarkoittaa, että paneelien valinnan ja tarkastuksen on tapahduttava rakennusvaiheessa – muuten he voivat hylätä hakemuksensa tai epäonnistua tarkastuksessa.

Käytännön vaikutus hankintaryhmiin on merkittävä. Kolme valvonta-aluetta vaikuttavat suoraan käyttöpaneelin määrityksiin:

• Nimellinen kokoonpanon jatkuvuus: Tarkastajat varmistavat nyt, että paneelin UL-luettelo kattaa tietyn seinäkokoonpanotyypin – ei vain nimelliskeston. Tyypin X kipsikokoonpanolle sertifioitua paneelia ei voida hyväksyä betonikivikokoonpanossa samalla arvolla, vaikka molemmilla olisi 60 minuutin luokitus.
• Tarran vahvistus: Tarrat, kuten UL-merkki tai Warnock Hersey -merkki huoltopaneelissa, ovat vaatimus kauttaaltaan – ne varmistavat, että paneeli, mukaan lukien sen eristys ja itsesulkeutuva mekanismi, on testattu kokonaisena yksikkönä. Paneelit, joissa ei ole näkyviä, pysyviä tarroja, merkitään valmistajan asiakirjoista riippumatta.
• Savusulun vaatimukset: Erityistä huomiota vaaditaan nyt savusuluihin, joissa paneelien on osoitettava sekä palonkestävyys että savunrajoitus – kaksi vaatimusta, jota kaikki paloturvalliset paneelit eivät täytä.

Yhdistelmävaikutus on, että myöhäisen vaiheen paneelien korvaaminen – tietyn mitoitettu paneeli vaihdetaan vaihtoehtoiseen hankintaan hankinnan aikana – sisältää nyt suuremman tarkastuksen epäonnistumisen riskin kuin aiemmissa koodijaksoissa. Nimellispaneelin tekniset tiedot on lukittava suunnittelua kehitettäessä ja vietävä ostettavaksi ilman vaihtamista.

Kuinka määrittää a Paloluokiteltu ovi oikein

Oikea määrittely a paloturvallinen ovi vaatii neljä tietoa, jotka on vahvistettava ennen tilauksen tekemistä. Jos jokin niistä puuttuu, tuloksena on paneeli, joka joko epäonnistuu lähetyksessä tai tarkastuksessa.

1. Kokoonpanon tyyppi ja luokitusten kesto

Tunnista seinä- tai kattokokoonpano, johon paneeli asennetaan – erityisesti kehystyyppi, alustamateriaali ja palonkestävyys minuuteissa. Nämä tiedot ovat rakennepiirustuksissa ja palo-/savuosastosuunnitelmassa. Paneelin sertifioinnin on katettava tämä kokoonpanotyyppi vaaditun ajan. UL-luettelo, joka kattaa eri kokoonpanotyypin, ei siirry.

2. Tarvitaanko myös savunhallintaa

Paloesteet ja savuesteet ovat erilaisia kokoonpanoja, joilla on erilaiset paneelivaatimukset. Palosuoja vaatii paloturvallisen paneelin; savusulku vaatii paneelin, joka myös rajoittaa savun kulkeutumista. NFPA 101:n säännellyissä terveydenhuollon laitoksissa savusulut ovat yleisiä, ja paneelin eritelmissä on otettava huomioon sekä palo- että savukyky. Varmista projektin palosuojainsinööriltä, ​​onko kokoonpano paloeste, savusulku vai molemmat.

3. Hankkeen lainkäyttöalueelle sovellettava standardi

Varmista AHJ:n vaatima sertifiointistandardi ennen tilaamista. Pohjois-Amerikan projekteissa UL 10B tai UL 10C on vakiolähtökohta. Eurooppalaisiin projekteihin sovelletaan EN 1634-1 -standardia ja CE-merkintää. Selvitä Lähi-idän ja Persianlahden hankkeissa, viittaavatko projektispesifikaatiot NFPA:han, BS:ään vai paikalliseen Persianlahden koodiin – kaikkia kolmea käytetään koko alueella, joskus samassa projektissa.

4. Itsesulkeutumis- ja lukitusvaatimukset

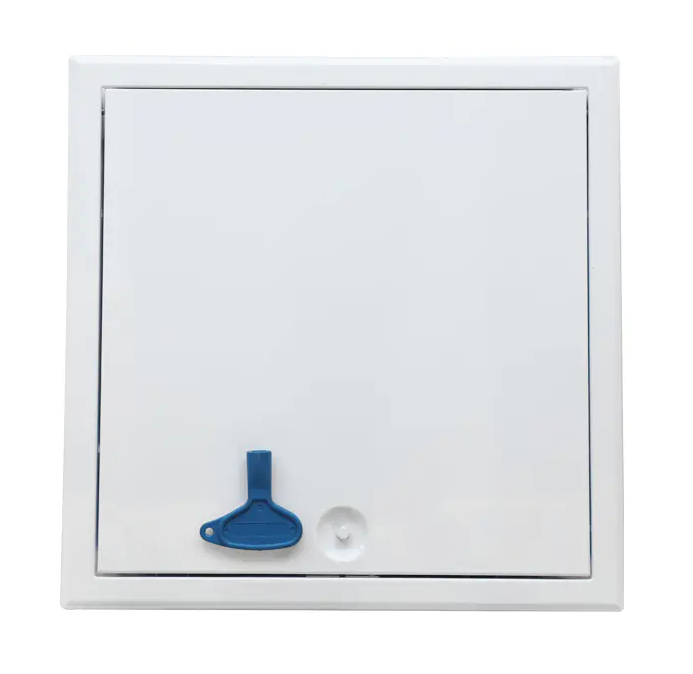

Useimmat koodit vaativat paloturvallinen käyttöpaneelis aktiivisesti miehitetyillä alueilla olla itsestään sulkeutuvia ja lukittava - eli ovi sulkeutuu ja lukittuu automaattisesti ilman manuaalista apua. Varmista lukitusvaatimus projektin paloturvallisuusinsinööriltä. Alueilla, joissa myös avainlukkoa tarvitaan turvallisuuden vuoksi, nokkalukon on oltava yhteensopiva itsesulkeutuvan mekanismin kanssa – jousikuormitteisen salvan kanssa, joka estää oven pysymisen auki avainta käännettäessä. Katso ohjeita näppäinlukkotyypeistä ja yhteensopivuudesta teräksinen käyttöpaneeli näppäinlukon ohjaimella .

Paloluokitus vs tavallinen käyttöpaneeli: mikä oikeastaan eroaa

Paloluokiteltujen paneelien asennusvaatimukset

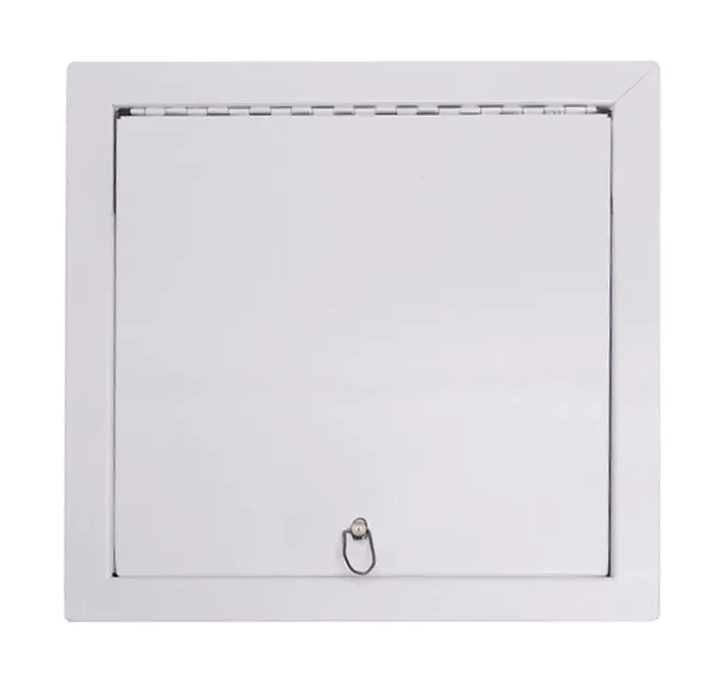

Paneeli näkyy auki – tangon sarana ja itsestään sulkeutuva mekanismi näkyvissä

Väärin asennettu paloturvallinen käyttöpaneeli – vaikka oikea tuote olisi määritetty – voi epäonnistua tarkastuksessa. Seuraavat asennusvaatimukset koskevat nimenomaan mitoitettuja paneeleja ja poikkeavat tavallisesta paneeliasennuksesta:

1. Asenna kokoonpanospesifikaatioiden mukaan, ei vain paneelin spesifikaatioiden mukaan. UL-hakemistossa tai vastaavassa on lueteltu kullekin sertifioidulle kokoonpanolle vaadittava asennusmenetelmä. Kehyksen ankkurointimenetelmä, vaaditut välykset ja tarvittava palosuojaus rungon ympärillä ovat kaikki osa sertifioitua kokoonpanoa. Näistä vaatimuksista poikkeaminen mitätöi todistuksen.
2. Älä maalaa sertifiointitarraa päälle. UL- tai vastaavan tarran on oltava näkyvissä ja luettavissa asennuksen jälkeen tarkastusta varten. Seinän viimeistelyn aikana maalatut etiketit merkitään. Peitä etiketti ennen maalausta ja varmista, että se näkyy tarkastuksessa.
3. Varmista ennen asennusta, että paisuva tiiviste on ehjä. Oven reunaan tai karmiin liimattu paisuva nauha on kriittinen komponentti. Kaikki vauriot - leikkaukset, puristusrakenteet tai aukot peitossa - on korjattava tai vaihdettava ennen asennusta. Vaurioitunut tiiviste ei laajene sulkeakseen rakoa tulipalossa.
4. Testaa itsesulkeutuva mekanismi asennuksen jälkeen. Oven on palattava täysin suljettuun ja lukittuun asentoon pelkän sulkumekanismin voimalla ilman apua. Testaa oven ollessa auki maksimikääntöasentoon. Jos ovi ei sulkeudu kokonaan tai salpa ei lukitu, mekanismia on säädettävä ennen kuin kokoaminen on valmis.
5. Käytä palosuojaa kehyksen ympärille tarvittaessa. Joissakin kokoonpanotyypeissä rungon laipan ja ympäröivän alustan välinen rako vaatii palonestoainetta kokoonpanon nimellissuorituskyvyn ylläpitämiseksi. Tarkista kyseisen kokoonpanon UL-hakemistoluettelosta, tarvitaanko kehäpalon pysäytys.

Lisätietoja yleisistä käyttöpaneelin asennusvaiheista, jotka koskevat mitoitettuja ja ei-luokiteltuja paneeleja, on kohdassa käyttöpaneelin asennusopas .

Usein kysytyt kysymykset

Pitääkö liikerakennuksen kaikkien kulkupaneelien olla paloluokiteltu?

Ei. Ainoastaan ​​palonkestävyyden omaaviin kokoonpanoihin asennetut paneelit vaativat paloluokituksen. Paneelit ei-luokitelluissa sisäseinissä, alaslasketuissa katoissa ja muissa luokittelemattomissa pinnoissa eivät vaadi nimellispaneelia. Liipaisin on aina kokoonpano. Projektin palosuojainsinöörin laatimassa kattavassa palo- ja savuosastointisuunnitelmassa määritellään mitkä seinät ja katot on luokiteltu ja kuinka kauan – tämä on viiteasiakirja määritettäessä, missä mitoitettuja paneeleja tarvitaan.

Voidaanko tavallista teräspaneelia käyttää paloturvallisessa seinässä, jos se on valmistettu paksusta teräksestä?

Ei. Materiaali yksinään ei muodosta paloluokitusta. Paneeli on testattava ja sertifioitava osana täydellistä nimelliskokoonpanoa – mukaan lukien paisuva tiiviste ja itsesulkeutuva mekanismi – ollakseen koodin mukainen nimelliskokoonpanossa. Raskas teräspaneeli ilman kolmannen osapuolen sertifiointia ja pysyvää etikettiä hylätään tarkastuksessa sen materiaalipaksuudesta riippumatta.

Mitä tapahtuu, jos mitoitettuun kokoonpanoon asennetaan paneeli, joka ei ole mitoitettu?

Asennus epäonnistuu tarkastuksessa, ja se on korjattava ennen kuin projekti voi jatkua. Korjaus tarkoittaa nimeämättömän paneelin poistamista, ympäröivän kokoonpanon mahdollisten vaurioiden korjaamista, oikean nimellislevyn asentamista ja uudelleen tarkastettavaksi toimittamista. Jos virhe havaitaan ympäröivän viimeistelyn valmistumisen jälkeen, korjauskustannuksiin sisältyy alueen pintamaalaus paneelin vaihdon jälkeen. Projekteissa, joissa on useita kerroksia, sama virhe, joka toistuu useissa paikoissa, voi aiheuttaa merkittäviä aikataulu- ja kustannusvaikutuksia.

Mitä eroa palo- ja savusulun välillä on kulkupaneelin määrittelyssä?

Palosuoja on kokoonpano, joka on suunniteltu estämään tulen leviämistä – paneelilla on oltava vastaava palonkestävyysluokitus. Savusulku on suunniteltu rajoittamaan savun kulkeutumista osastojen välillä – paneelin on osoitettava sekä palonkestävyys että savunhallintakyky. NFPA 101:n säännellyissä terveydenhuollon laitoksissa savuesteet ovat yleisiä kaikilla kliinisillä alueilla, ja paneelin eritelmien on vastattava molempia vaatimuksia. Vakio paloturvallinen käyttöpaneelis ei välttämättä täytä savusulkuvaatimuksia; varmista projektin paloturvallisuusinsinöörin kanssa, tarvitaanko yhdistetty palo- ja savuluokituspaneeli.

Kuinka paljon etukäteen paloturvalliset kulkupaneelit tulisi määrittää kaupallisessa projektissa?

Suunnittelun kehittämisen aikana – ennen kehystyksen aloittamista. Paneelin UL-luettelon tai vastaavan tulee vastata tiettyä seinäkokoonpanotyyppiä, joka on määritelty rakennepiirustuksissa. Paneelin määrittäminen kokoonpanotyypin viimeistelyn jälkeen varmistaa, että sertifiointi kohdistetaan ilman tuotteen muutosta. Vakiokokoisten paneelikokojen läpimenoajat todennetulta valmistajalta ovat tyypillisesti 2–4 viikkoa; ei-standardikokoisille tai erikoissertifioinneille, odota 4–8 viikkoa. Projekteissa, joissa on paloturvalliset kuilun seinät tai savusulut useissa kerroksissa, mitoitettu paneelit sisältyvät yleensä MEP-pakettiin, ja ne tulee lähettää tarkistettavaksi MEP-piirustusten kanssa. Katso koko uusi rakentaminen vs jälkiasennus spesifikaatioopas täydelliselle rakentamista edeltävälle päätösaikataululle.
