An pääsyluukku on lattiaan, kattoon, seiniin tai kattoon rakennettu paneeli, ovi tai aukko, joka mahdollistaa pääsyn piilotettuihin tiloihin - kuten ryömintätiloihin, ullakkotyhjiin, mekaanisiin kaiteisiin tai käyttöalueisiin - ilman, että ympäröiviä rakenteita tarvitsee purkaa. Oikea luukku säästää tuntikausia kalliilta huoltotöiltä, ​​ja se on lakisääteinen monissa piilotettujen mekaanisten ja sähköjärjestelmien rakennusmääräyksissä. Tämä opas kattaa kaikki tärkeimmät tyypit, niitä koskevat standardit, oikean luukun valitsemisen sovelluksellesi sekä asennuksen ja huollon parhaat käytännöt.

Mikä on pääsyluukku ja miksi sillä on väliä?

Kulkuluukut toimivat porttina käytössä olevien tilojen ja piilotetun infrastruktuurin välillä. Putkien sulkuventtiilit, sähköliitäntärasiat, LVI-kanavat ja rakenteiden tarkastuspisteet ovat kaikki riippuvaisia ​​luukuista rutiinihuoltoa varten. Ilman niitä jokainen huoltokutsu saattaa repiä valmiit pinnat auki – lisää korjauskustannuksia, jotka ylittävät nopeasti alkuperäisen luukun hinnan vähintään viisi kertaa.

Käyttömukavuuden lisäksi pääsyluukut täyttävät tärkeitä turvallisuus- ja kooditoimintoja:

• Kansainvälisen rakennusmääräyksen (IBC) pykälä 1209 edellyttää sisäänkäyntiaukkoja ryömintätiloihin ja ullakoihin.
• NFPA 96 edellyttää esteettömät paneelit kaupallisissa keittiön pakokaasujärjestelmissä.
• UL-listatut paloturvalliset luukut säilyttävät vaaditut palonkestävyysluokitukset lattia-/kattokokoonpanoissa.
• OSHA 29 CFR 1910.23 kattaa lattia-aukot ja suojakaiteet tai suojukset, joita tarvitaan työntekijöiden suojaamiseen.

Liikerakennuksissa vaatimustenmukaisten sisäänkäyntiluukkujen laiminlyönti voi johtaa tarkastusten epäonnistumiseen, projektien viivästymiseen ja merkittäviin sakkoihin – joskus yli 10 000 dollaria rikkomusta kohden lainkäyttöalueilla, joilla on tiukka valvonta.

Pääsyluukkujen päätyypit

Kulkuluukut luokitellaan ensisijaisesti niiden asennuspaikan ja ympäristön suorituskykyvaatimusten mukaan. Näiden luokkien ymmärtäminen on jokaisen määrittelypäätöksen lähtökohta.

Lattian pääsyluukut

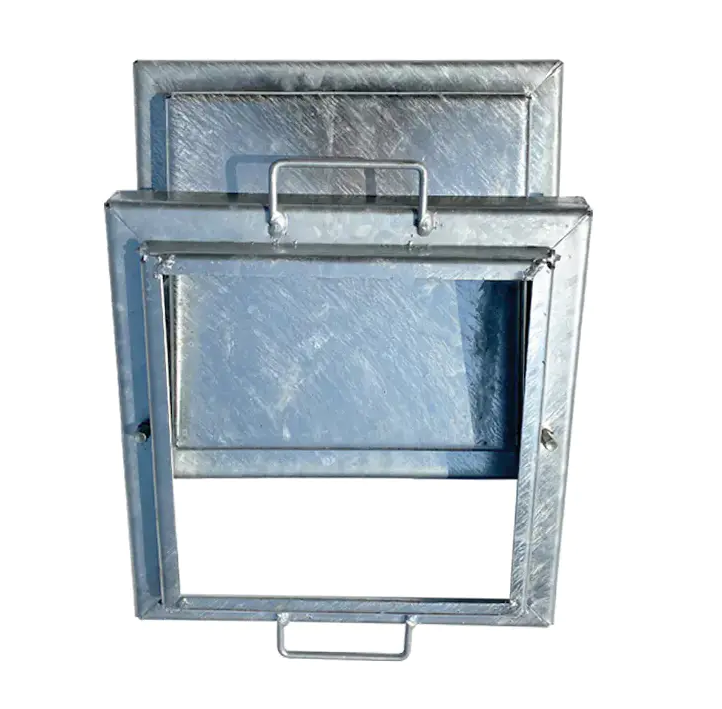

Lattialuukut on suunniteltu kestämään jalkaliikennettä ja teollisissa olosuhteissa trukkien kuormia. Ne on valmistettu upotetuilla kansilla, joten ne istuvat samalla tasolla ympäröivän pinnan kanssa. Yleisiä runkomateriaaleja ovat kuumasinkitty teräs (ulkona tai kosteisiin tiloihin) ja alumiini (painoherkkiin sovelluksiin). Tavallinen yksilehtinen lattialuukku liikerakennukseen on tyypillisesti kooltaan 24 × 24 tuumaa, vaikka suuria laitteita varten on saatavana mukautettuja kokoja jopa 96 × 96 tuumaan asti.

Kattoluukut

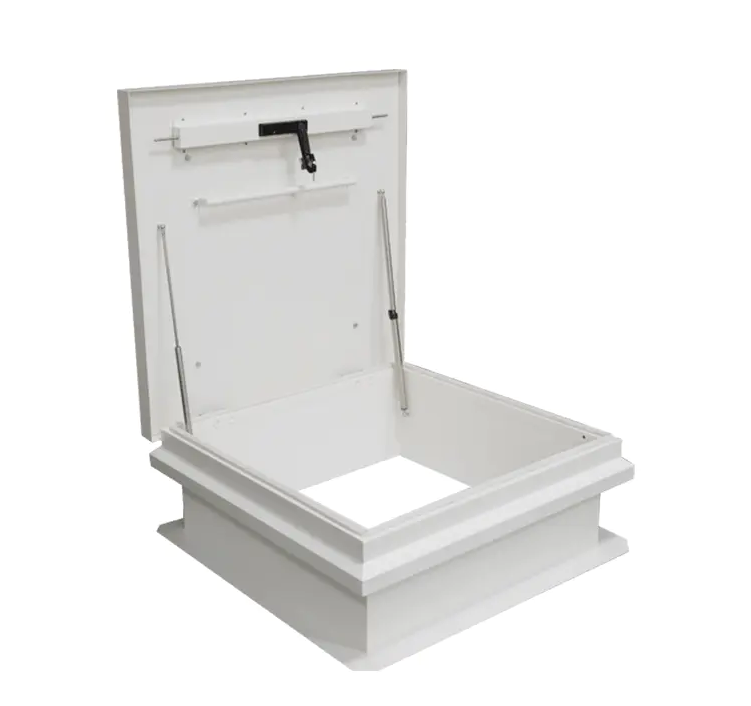

Kattoluukut tarjoavat turvallisen, säänkestävän pääsyn katoille LVI-huoltoa, antennihuoltoa ja hätäuloskäyntiä varten. Niiden on oltava vesitiiviitä, termisesti rikki kondensoitumisen estämiseksi ja riittävän vahvoja kestämään tuulen kohoamista. ANSI/SPRI WH-1 on alan standardi kattoluukkujen tuulennostovastukseen. Hyvin määritelty kattoluukku sisältää puristusjousiapumekanismin – useimmat mallit pitävät oven auki 75°:ssa aukipitovarrella, joka on mitoitettu jopa 50 mph tuulelle.

Seinä- ja kattopaneelit

Näitä paneeleja käytetään piilotettuihin putki-, sähkö- ja LVI-komponentteihin asuin- ja liiketiloissa. Kipsilevyhelmikehykset mahdollistavat paneelin rapauksen ja maalaamisen niin, että ne sopivat ympäröivään seinään, jolloin ne ovat lähes näkymättömiä. Vakioasuntokoot ovat 12 × 12 tuumaa, 14 × 14 tuumaa ja 22 × 30 tuumaa (jälkimmäinen on vähimmäissuositus henkilökunnan sisäänpääsylle useimpien koodien mukaan).

Paloturvalliset kulkuluukut

Paloluukut on testattu UL 10B (positiivinen paine) tai UL 10C (neutraalipaine) -standardien mukaisesti, ja niille on määritetty tuntiarviot – tyypillisesti 1 tunti tai 1,5 tuntia – ympäröivän kokoonpanon mukaan. Niissä on paisuvia tiivisteitä, jotka laajenevat korkeissa lämpötiloissa estämään savun ja liekin leviämisen. Nimeämättömän paneelin asentaminen paloturvalliseen kokoonpanoon on koodirikkomus, joka voi mitätöidä koko kokoonpanon luettelon.

Ilmatiiviit ja eristetyt luukut

Näitä luukkuja käytetään energiatehokkaissa rakennuksissa ja kylmän ilmaston sovelluksissa, ja niissä on jatkuvat kehätiivisteet ja jäykät eristysytimet, joiden R-arvot vaihtelevat tyypillisesti välillä R-5 - R-20. Passiivitalo- tai nettonolla-projekteissa eristämätön ullakkoluukku voi muodostaa suhteettoman osuuden kokonaislämpöhäviöstä – tutkimukset osoittavat, että yksittäinen 22 × 30 tuuman eristämätön luukku voi menettää yhtä paljon lämpöä kuin 9 neliömetrin eristämätön seinäosa.

Pääsyluukkutyyppien vertailu

Keskeiset valintakriteerit

Väärän luukun valitseminen johtaa koodirikkomuksiin, ennenaikaiseen epäonnistumiseen tai riittämättömään pääsyyn. Arvioi seuraavat tekijät ennen tuotteen määrittämistä.

Kuormavaatimukset

Jalankulkualueiden lattialuukut tarvitsevat vähintään 300 lb:n kuormituskapasiteetin. Ajoneuvoalueet vaativat luukut, jotka on mitoitettu H-20-moottoritien kuormitukseen (jopa 32 000 lb akselia kohti). Määrittele aina kuormaluokka ennen kokoa, koska rakenteellisen rungon syvyys vaihtelee merkittävästi luokittelujen välillä.

Materiaali ja korroosionkestävyys

Materiaalivalinta riippuu altistusympäristöstä:

• Teräs (kuumasinkitty): Taloudellisin sisä- ja suojaisissa ulkosovelluksissa; sopii useimpiin kaupallisiin projekteihin.
• Alumiini: Kevyt ja luonnollisesti korroosionkestävä; suositaan rannikkoympäristöissä ja kattosovelluksissa, joissa paino on tärkeä.
• Ruostumaton teräs (304 tai 316): Vaaditaan elintarviketehtaissa, meriympäristöissä ja kemianlaitoksissa; huomattavasti kalliimpi, mutta tarjoaa vuosikymmenten käyttöiän.
• GRP/lasikuitu: Ei-johtava ja korroosionkestävä; käytetään lähellä sähköasemia tai erittäin aggressiivisissa kemiallisissa ympäristöissä.

Aukon koko ja välys

Henkilökunnan pääsyä varten vapaan aukon (ei rungon ulkopinnan) on oltava vähintään 22 × 30 tuumaa IBC:tä ja useimpia lainkäyttöalueita kohti. Laitteen pääsy on mitoitettava suurimman komponentin ympärille, jonka läpi on mentävä – lisää vähintään 4 tuumaa tilaa laitekuoren jokaiselle puolelle. Mittaa karkea aukko huolellisesti; kehyksen laipat lisäävät yleensä 2–4 tuumaa per sivu luukun nimelliskokoon.

Turvallisuus ja lukitus

Julkisten tai puolijulkisten alueiden kulkuluukuissa tulee olla luvaton laitteisto. Vaihtoehtoja ovat avainsylinterilukot, jousikuormitteiset slam-lukot ja riippulukot. Kriittisessä infrastruktuurissa (vedenkäsittely, sähköasemat) luukuissa on usein kaksoislukitusmekanismeja ja ryöstöjä estäviä reunoja. Kattoluukuissa, joihin sovelletaan poistumisvaatimuksia, sisäpuolelta ilman avainta avautuva paniikkilaitteisto on pakollinen IBC § 1010:n mukaan.

Lämpö- ja akustinen suorituskyky

Ilmastoiduissa rakennuksissa eristämätön luukku on suora energiarako. ASHRAE 90.1-2022:n noudattamiseksi ilmastovyöhykkeiden 3–8 ullakko- ja ryömintätilan luukkujen on täytettävä vähimmäiseristysarvot, jotka vastaavat nyt ympäröivää kokoonpanoa. Akustiset luukut – joiden STC-luokitukset ovat välillä 35–52 – on tarkoitettu äänitysstudioihin, lääketieteellisiin tiloihin ja palvelinhuoneisiin, joissa ääneneristys on kriittinen.

Asennus parhaat käytännöt

Jopa hyvin määritelty luukku epäonnistuu ennenaikaisesti tai aiheuttaa turvallisuusriskejä, jos se asennetaan väärin. Noudata näitä ohjeita luotettavan pitkän aikavälin suorituskyvyn varmistamiseksi.

Karkea avaamisen valmistelu

Karkean aukon on oltava neliömäinen ja 1/8 tuuman etäisyydellä yli 4 jalkaa. Lattialuukkujen betonireunusten tulee kovettua vähintään 28 päivää ennen kehyksen kiinnittämistä, tai käytä kutistumatonta laastia aukkojen täyttämiseen. Kattoluukkujen reunakiven korkeuden on oltava vähintään 8 tuumaa valmiin kattopinnan yläpuolella NRCA:n ohjeiden mukaisesti veden tunkeutumisen estämiseksi.

Ankkurointi ja kehyksen asetus

Ankkuripultit tai hitsauslevyt on mitoitettava siirtämään mitoituskuormat ympäröivään rakenteeseen. Yleinen virhe on lattialuukkujen ankkuroiminen ei-rakenteellisiin päällyslaattoihin eikä alla olevaan rakenteelliseen laattaan – tämä voi johtaa rungon painumiseen tai pyörimiseen kuormituksen alaisena. Käytä muuraussovelluksissa ruostumatonta terästä tai kuumasinkittyjä ankkureita galvaanisen korroosion estämiseksi liitoskohdassa.

Säänkestävät kattoluukut

Yleisin syy kattoluukun vuotamiseen on pikemminkin virheellinen integrointi kattokalvoon kuin viallinen luukku. Kalvon tulee ulottua reunakiven yläpuolelle kattovalmistajan vaatimusten mukaisesti – tyypillisesti vähintään 6 tuuman pystyjalka. Levitä teippiä kaikkiin kulmiin ja saumoihin. Älä koskaan luota pelkästään tiivisteeseen tiivistääksesi reunakiven ja kannen välisen liitoksen.

Laitteiston säätö ja testaus

Testaa kaikki toimivat komponentit asennuksen jälkeen:

1. Varmista, että kansi avautuu vapaasti ja aukipitovarret lukittuvat tiukasti määritetyssä kulmassa.
2. Varmista, että kaikki lukot toimivat sujuvasti mukana toimitetuilla avaimilla.
3. Tarkista, että kansi sulkeutuu tasaisesti kehätiivisteiden tasaisella puristuksella.
4. Säädä jousiavusteisten luukkujen jousen kireys siten, että kansi ei vaadi enempää kuin 30 lb voimaa avautuakseen (ANSI/BHMA A156.19 -ohjeiden mukaan).
5. Dokumentoi asennus valokuvilla ja tallenna luukun malli, koko ja laitteistotiedot rakennuksen huoltotiedostoon.

Huoltoaikataulu ja tarkastuspisteet

Kulkuluukut jätetään usein huomiotta rakennuksen rutiinihuollon aikana, mikä johtaa takertuviin saranoihin, ruostuneisiin kehyksiin ja vahingoittuneisiin tiivisteisiin – kaikki havaitaan pahimmalla mahdollisella hetkellä. Strukturoitu tarkastusohjelma estää hätävikoja.

Neljännesvuosittaiset tarkastukset

• Voitele saranat ja salpamekanismit kuivalla PTFE-voiteluaineella (vältä öljypohjaisia voiteluaineita, jotka houkuttelevat pölyä).
• Tarkasta tiivisteet halkeamien, puristussarjan tai puuttuvien osien varalta.
• Varmista, että pitovarret lukittuvat ja vapautetaan oikein.

Vuosittaiset tarkastukset

• Tarkista rungon ja alustan väliset liitännät korroosion tai löystymisen varalta.
• Tarkista kattoluukkujen reunakiveys ja kalvoläppä nousemisen, halkeilun tai irtoamisen varalta — yli 60 % kattoluukun vuodoista on peräisin vilkkuvista päätepisteistä , ei itse kannen kohdalla.
• Testaa paloturvallisten luukkujen itsestään sulkeutuva toiminta ja varmista, että paisuvat tiivisteet ovat ehjät.
• Varmista, että lukkosylinterit hyväksyvät oikean avaimen ja että niitä ei ole vaihdettu vaatimustenvastaiseen laitteistoon.

Milloin vaihtaa mieluummin kuin korjata

Vaihda luukku, kun: rungossa on läpikorroosiota tai rakenteellisia muodonmuutoksia; ovi ei enää sulkeudu tasaisesti laitteistosäädön jälkeen; paloluokitustarra puuttuu tai on lukukelvoton (kokoonpano menettää UL-luettelonsa); tai luukku on aikaisempi kuin nykyiset koodivaatimukset. Tavallisen kaupallisen luukun vaihtokustannukset – tyypillisesti 200–1500 dollaria tyypistä ja koosta riippuen – ovat paljon pienemmät kuin vaatimustenvastaisen tai viallisen yksikön vastuu.

Yleiset virheet vältettävät

Kokeneet urakoitsijat ja isännöitsijät kohtaavat edelleen samoja toistuvia virheitä. Niiden tietäminen etukäteen estää kalliit uudelleentyöt.

• Määrittäminen nimelliskoon mukaan vahvistamatta selkeää avaamista: "24 × 24" lattialuukun vapaa aukko voi olla vain 21,5 × 21,5 tuumaa rungon jälkeen. Tarkista aina tuotteen tuoteselosteen selkeä aukko.
• Sisäpaneelin käyttö ulkona: Tavallisia kipsilevypaneeleja ei ole luokiteltu kosteudelle. Jopa katettu ulkopaikka vaatii vähintään galvanoidun teräksen tai alumiiniyksikön EPDM-tiivisteellä.
• Palokelpoisten kokoonpanojen UL-merkinnän huomiotta jättäminen: "Samankaltaisen" listaamattoman tuotteen korvaaminen mitätöi kokoonpanoluokituksen ja aiheuttaa vastuun tulipalon menetysvaatimuksen sattuessa.
• Kattoluukkujen asennus ilman putoamissuojasuunnitelmaa: OSHA 1926.502 vaatii suojaa kattoaukoilta asennuksen aikana. Kattoluukku ei myöskään itse täytä suojaamattomien reunojen suojakaiteen vaatimuksia – usein tarvitaan erillisiä kaiteita tai turvahäkkejä.
• Unohda sovittaa yhteen kattourakoitsijan kanssa: Luukun reunalistat on asetettava ennen kalvon asentamista. Reunuksen jälkiasennus valmiiksi kalvoksi vaarantaa lähes aina vedeneristyksen eheyden.

Käyttöluukut tietyissä sovelluksissa

Asuinkodit

Asuinrakentamisessa kriittisimmät luukkujen paikat ovat ullakko (vähintään 22 × 30 tuuman vapaa aukko IRC R807.1:n mukaan), ryömintätila (vähintään 18 × 24 tuumaa IRC R408.4:n mukaan) ja kylpyhuoneen tai keittiön kulkupaneelit putkien venttiilien takana. Eristetyt ullakkoluukut, joiden R-arvo vastaa ympäröivää eristystä, vähentävät lämpöhäviöitä, ja ne ovat yhä useammin pakollisia energiakoodeilla ilmastovyöhykkeillä 4 ja sitä korkeammilla.

Liike- ja instituutiorakennukset

Suuremmat rakennukset perustuvat suunnitteluvaiheessa suunniteltuun koordinoituun luukkumatriisiin. Mekaaniset insinöörit määrittävät yleensä luukkujen sijainnit heijastuvissa katto- ja pohjapiirroksissa osana sopimusasiakirjoja. Esimerkiksi keskikokoisessa sairaalassa voi olla yli 200 yksittäistä käyttöpaneelia, jotka palvelevat putki-, lääkekaasu-, sähkö- ja LVI-järjestelmiä – jokainen valitaan vastaamaan ympäröivän kokoonpanon suorituskykyvaatimuksia.

Teollisuus- ja infrastruktuuritilat
